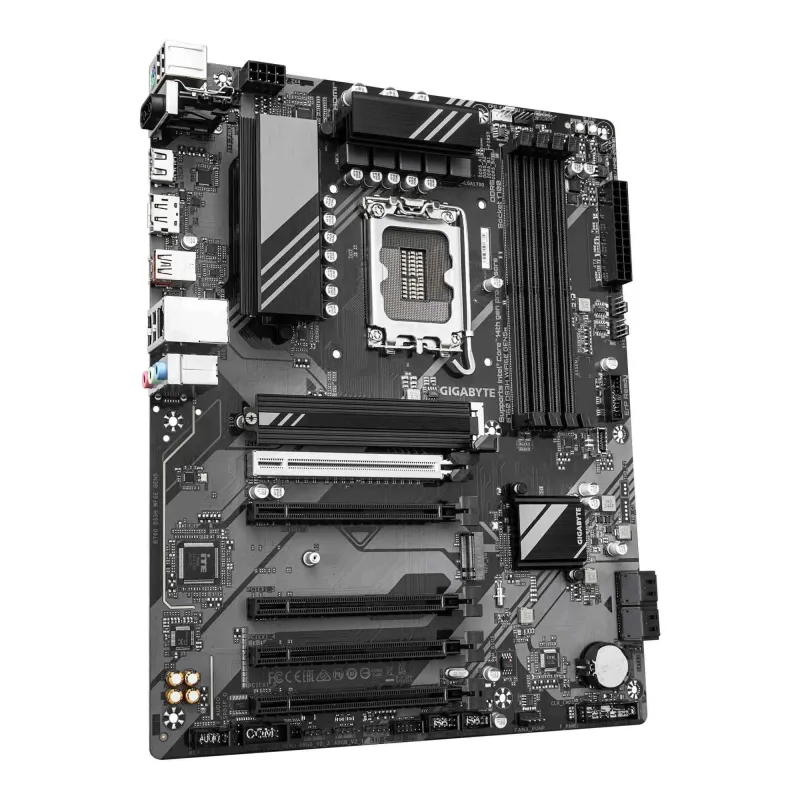

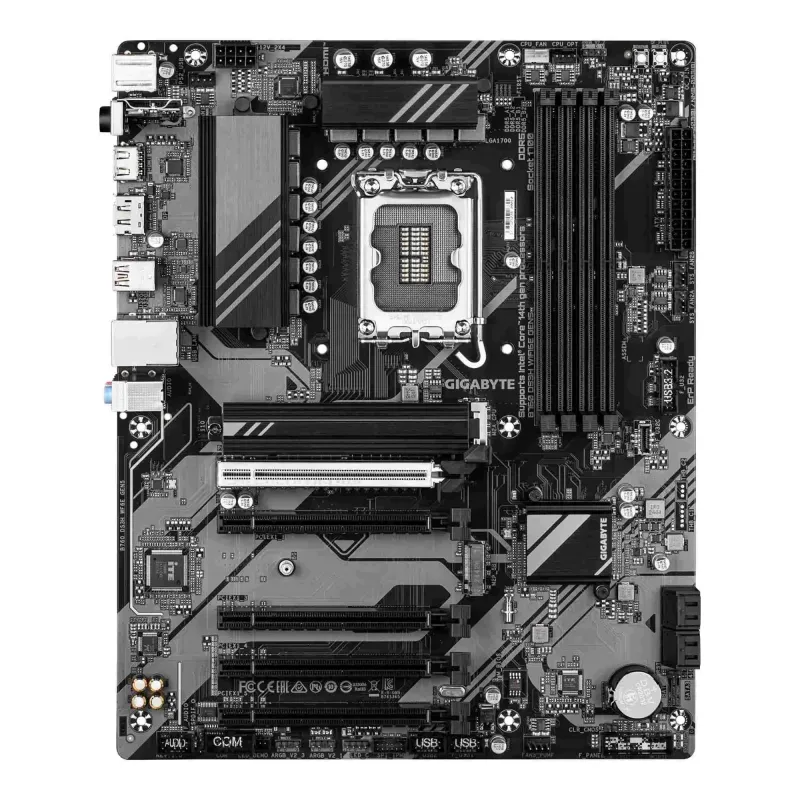

Płyta Gigabyte B760 DS3H WF6E GEN5

Opis

Gniazdo procesora

Socket 1700

Format płyty

ATX

Bios

1 x 256 Mbit flash AMI UEFI BIOS

Zawiera baterię / akumulator

Tak

Wymiary [S x W] (mm)

305 x 244

Opakowanie

BOX

Port Bluetooth

Bluetooth V5.3

Maksymalna wielkość pamięci

256 GB

Port LAN

1x 1 Gigabit LAN Realtek®

Port Wi-Fi

IEEE 802.11a/b/g/n/ac/ax

Chipset płyty głównej

Intel® B760

Wbudowana karta graficzna

Brak lub Intel® UHD Graphics 730/750/770/Iris Xe (zależy od procesora)

Obsługiwane typy procesorów

Intel Celeron™ (Socket 1700)
Intel Core i3 12th Generation
Intel Core i3 13th Generation
Intel Core i3 14th Generation
Intel Core i5 12th Generation
Intel Core i5 13th Generation
Intel Core i5 14th Generation
Intel Core i7 12th Generation
Intel Core i7 13th Generation
Intel Core i7 14th Generation
Intel Core i9 12th Generation
Intel Core i9 13th Generation
Intel Core i9 14th Generation
Intel Pentium™ (Socket 1700)

Standard pamięci

DDR5-4000
DDR5-4800
DDR5-5200 (OC)
DDR5-5400 (OC)
DDR5-5600 (OC)
DDR5-5800 (OC)
DDR5-6000 (OC)
DDR5-6200 (OC)
DDR5-6400 (OC)
DDR5-6600 (OC)
DDR5-6800 (OC)
DDR5-7000 (OC)
DDR5-7200 (OC)
DDR5-7400 (OC)
DDR5-7600 (OC)

Uwagi do karty graficznej

1 x DisplayPort, supporting a maximum resolution of 4096x2304@60 Hz
1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz
Support for DisplayPort 1.2 version and HDCP 2.3
Support for HDMI 2.1 version and HDCP 2.3
Support for native HDMI 2.1 TMDS compatible ports

Tryb pracy pamięci RAM

Dual Channel

Uwagi do pamięci RAM

(operate in non-ECC mode)
Support Extreme Memory Profile (XMP)
Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules
Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules

Zintegrowany kontroler ATA (IDE)

Brak

Zintegrowany kontroler SATA

Chipset+CPU: 4x SATA III 6Gb/s - RAID 0,1,10,5 + 2x M.2

Uwagi do kontrolera SATA

- 1 x M.2 connector (Socket 3, M key, type 2280
- 1 x M.2 connector (Socket 3, M key, type 22110/2280
- 4 x SATA 6Gb/s connectors
CPU:
Chipset:
PCIe 4.0 x4/x2 SSD support) (M2A_CPU)
PCIe 4.0 x4/x2 SSD support) (M2P_SB)

Gniazda karty graficznej

DisplayPort
HDMI

Zintegrowana karta dźwiękowa

Realtek ® 7.1 Surround Sound High Definition Audio CODEC

Gniazda karty dźwiękowej

3x Audio Jack
Wewnętrzne gniazdo S/PDIF Out

Złącza PCI Express x16

5

Uwagi do złącz PCI

(PCIEX1_1, PCIEX1_3~PCIEX1_5)
(PCIEX16)
- 1 x PCI Express x16 slot, supporting PCIe 5.0 and running at x16
- 4 x PCI Express x16 slots, supporting PCIe 3.0 and running at x1
CPU:
Chipset:

Maksymalna ilość portów USB 2.0

8

Maksymalna ilość portów USB 3.x

5

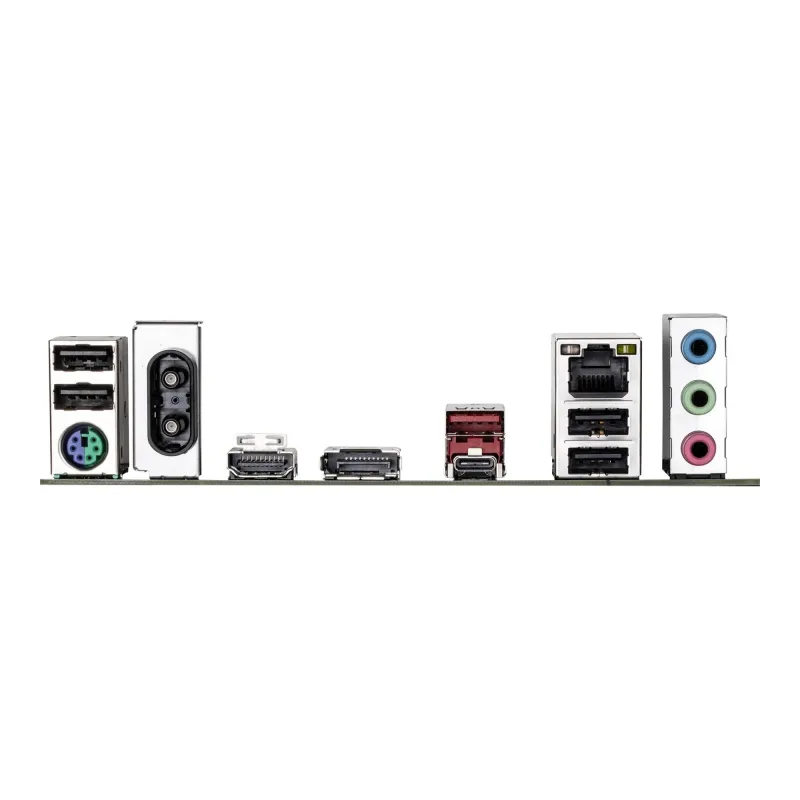

Porty USB na panelu tylnym

4x USB 2.0 + 1x USB 3.1 + 1x USB 3.2 Type-C

Gniazda USB na płycie głównej

2x USB 2.0 (4 porty) + 1x USB 3.0 (2 porty) + 1x USB 3.0 Type-C (1 port)

Port PS/2

Port combo klawiatury/myszy PS/2

Port szeregowy (COM)

1x wewnętrzne gniazdo portu COM

Port równoległy (LPT)

Brak

Inne porty i gniazda

3x Addressable RGB Gen2 LED strip headers
3x system fan headers
CPU fan/water cooling pump header
CPU fan header
Clear CMOS jumper
Front Panel Audio header (AAFP)
Front panel header
Gniazdo modułu TPM
Q-Flash Plus button
RGB LED strip header
Reset button
Reset jumper
System fan/water cooling pump header

Gniazdo zasilania

ATX (24-pin) + ATX12V (8-pin)

Ilość złącz pamięci DDR5

4

Uwagi do WiFi / BT

(Actual data rate may vary depending on environment and equipment.)
- Support for 11ax 160MHz wireless standard
- WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz carrier frequency bands
Intel® Wi-Fi 6E AX210:

Specyficzne kody

EAN13

4719331872939
