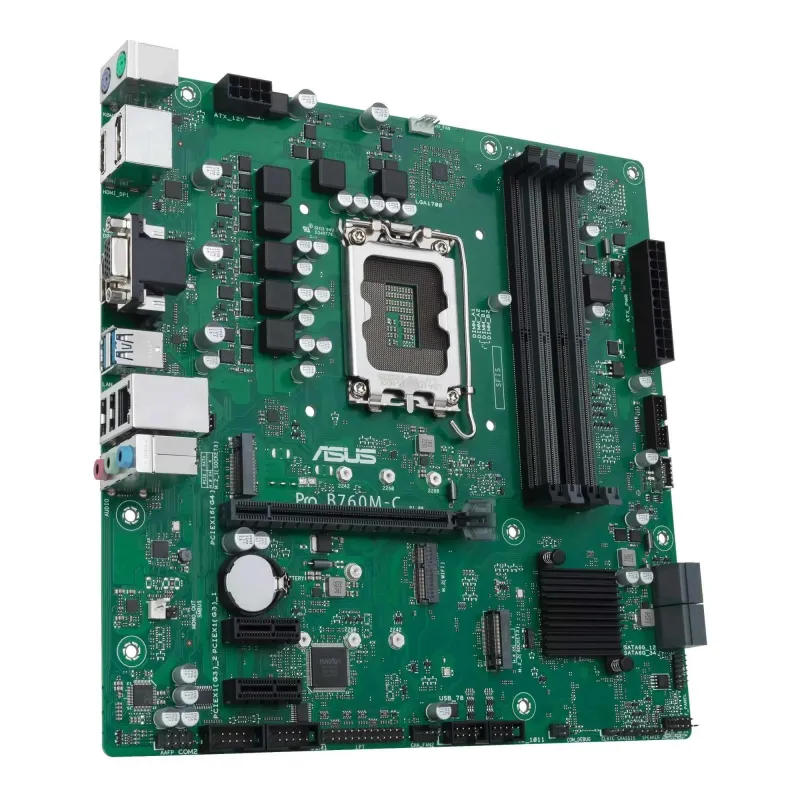

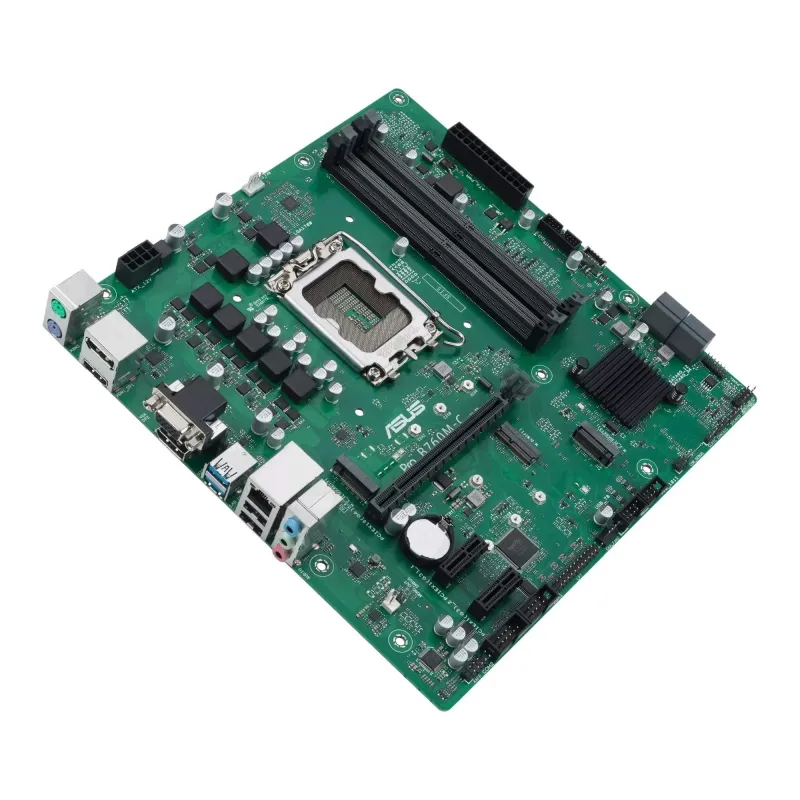

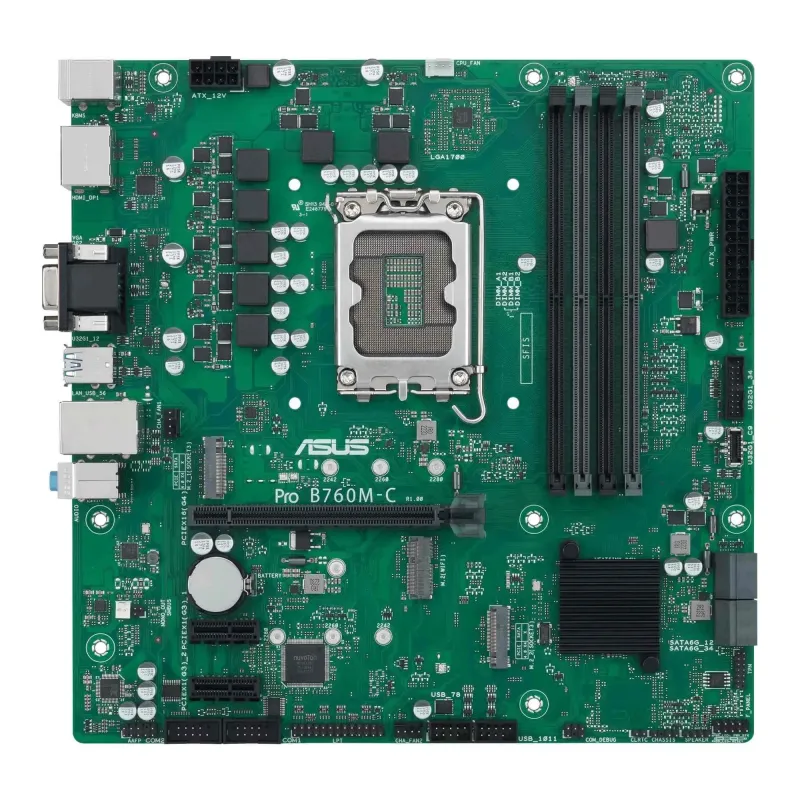

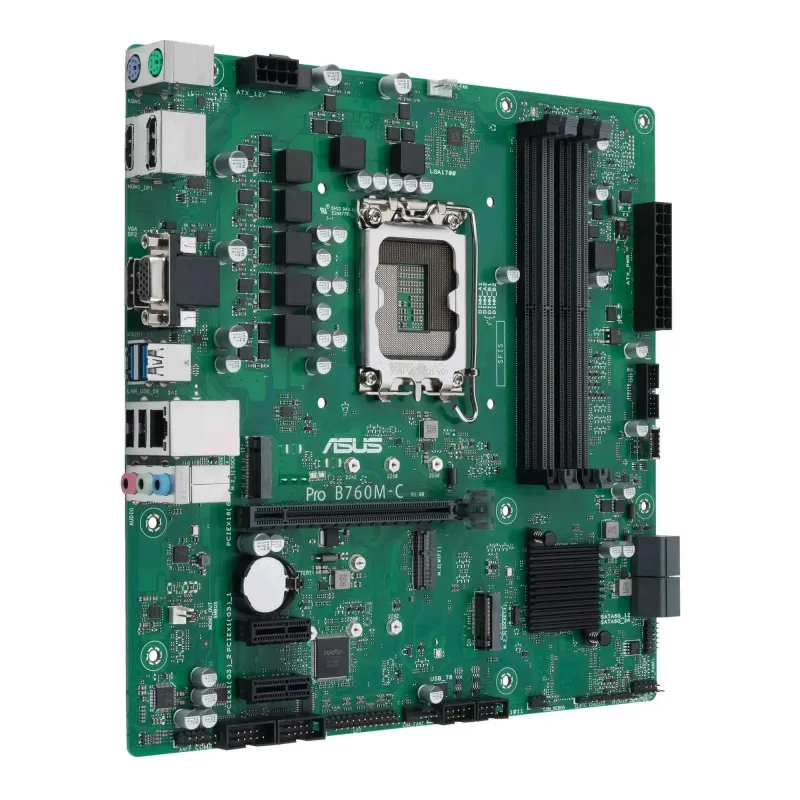

Płyta Asus PRO B760M-C-CSM /B760/DDR5/SATA3/M.2/USB3.0/PCIe4.0/s.1700/mATX

Opis

Gniazdo procesora

Socket 1700

Format płyty

Micro-ATX

Bios

128 Mb Flash ROM, UEFI AMI BIOS

Zawiera baterię / akumulator

Tak

Wyposażenie dodatkowe

1 x ACC Express Activation Key Card
1 x I/O Shield
1 x Screw package for M.2 Key E
1 x Screw package for M.2 SSD
1 x User guide
2 x SATA 6Gb/s cables

Wymiary [S x W] (mm)

244 x 244

Port Bluetooth

Nie

Maksymalna wielkość pamięci

192 GB

Port LAN

1x 1 Gigabit LAN Intel®

Port Wi-Fi

Nie

Chipset płyty głównej

Intel® B760

Wbudowana karta graficzna

Brak lub Intel® UHD Graphics 730/750/770/Iris Xe (zależy od procesora)

Obsługiwane typy procesorów

Intel Celeron™ (Socket 1700)
Intel Core i3 12th Generation
Intel Core i3 13th Generation
Intel Core i3 14th Generation
Intel Core i5 12th Generation
Intel Core i5 13th Generation
Intel Core i5 14th Generation
Intel Core i7 12th Generation
Intel Core i7 13th Generation
Intel Core i7 14th Generation
Intel Core i9 12th Generation
Intel Core i9 13th Generation
Intel Core i9 14th Generation
Intel Pentium™ (Socket 1700)

Standard pamięci

DDR5-4800
DDR5-5000 (OC)
DDR5-5200 (OC)
DDR5-5400 (OC)
DDR5-5600 (OC)
DDR5-5800 (OC)
DDR5-6000 (OC)
DDR5-6200 (OC)

Uwagi do karty graficznej

Graphics specifications may vary between CPU types
Supports 4K@60Hz as specified in HDMI 2.1
Supports max. 4K@60Hz as specified in DisplayPort 1.4

Uwagi do procesora

Intel® Turbo Boost Max Technology 3.0 support depends on the CPU types
Supports Intel® Turbo Boost Technology 2.0 and Intel® Turbo Boost Max
Technology 3.0

Tryb pracy pamięci RAM

Dual Channel

Uwagi do pamięci RAM

Non-ECC, Un-buffered DDR5 Memory supports On-Die ECC function
OptiMem II
Supported memory types, data rate (speed), and number of DRAM modules vary
Supports Intel® Extreme Memory Profile (XMP)
depending on the CPU and memory configuration, for more information please
refer to CPU/Memory Support list under the Support tab of product

Zintegrowany kontroler SATA

Chipset+CPU: 4x SATA III 6Gb/s - RAID 0,1,10,5 + 2x M.2

Uwagi do kontrolera SATA

- 4 x SATA 6Gb/s ports
- M.2_1 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)
- M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)
Intel® B760 Chipset:
Intel® CoreTM Processors (14th & 13th & 12th Gen):

Gniazda karty graficznej

2x DisplayPort
HDMI
VGA

Zintegrowana karta dźwiękowa

Realtek ® 7.1 Surround Sound High Definition Audio CODEC

Gniazda karty dźwiękowej

3x Audio Jack
Wewnętrzne gniazdo audio przedniego panelu

Uwagi do karty dźwiękowej

Supports: Jack-detection, Front Panel Jack-retasking
Supports up to 24-Bit/192 kHz playback

Złącza PCI Express x16

1

Złącza PCI Express x1

2

Uwagi do złącz PCI

- 1 x PCIe 4.0/3.0 x16 slot
- 2 x PCIe 3.0 x1 slots
Intel® B760 Chipset:
Intel®Core™Processors (14th& 13th& 12th Gen):
To ensure compatibility of the device installed, please refer to

Uwagi do karty sieciowej

ASUS LANGuard

Maksymalna ilość portów USB 2.0

4

Maksymalna ilość portów USB 3.x

7

Porty USB na panelu tylnym

2x USB 2.0 + 2x USB 3.0

Gniazda USB na płycie głównej

2x USB 2.0 (4 porty) + 1x USB 3.0 (2 porty) + 1x USB 3.0 Type-C (1 port)

Port PS/2

Port klawiatury PS/2
Port myszy PS/2

Port szeregowy (COM)

2x wewnętrzne gniazdo portu COM

Port równoległy (LPT)

1x wewnętrzne gniazdo portu LPT

Inne porty i gniazda

2x 4-pin Chassis Fan headers
4-pin CPU Fan header
10-1 pin System Panel header
COM debug header
Chassis intrusion header
Clear CMOS header
Mono-out header (with Amp IC)
SMBUS header
SPI TPM header (14-1pin)
Speaker header

Gniazdo zasilania

ATX (24-pin) + ATX12V (8-pin)

Ilość złącz pamięci DDR5

4

Specyficzne kody

EAN13

4711387014691
